国产va在线观看,国产噜噜噜,精品无码国产自产野外拍在线,国产尤物在线播放,激情六月丁香婷婷,久久精品这里只有国产中文精品,亚洲国产成人超福利久久精品,亚洲精品另类,欧美午夜视频在线,亚洲国产精品国自产拍A

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經(jīng)典的馬氏體不銹鋼，是馬氏體不銹鋼中強(qiáng)度與韌性匹配較好的鋼種之一。它對(duì)氧化性酸、大多數(shù)有機(jī)酸及有機(jī)鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產(chǎn)和輕工、紡織、食品工業(yè)中的既要求強(qiáng)韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學(xué)成分

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的化學(xué)成分見(jiàn)表 3-75。

二、室溫力學(xué)性能

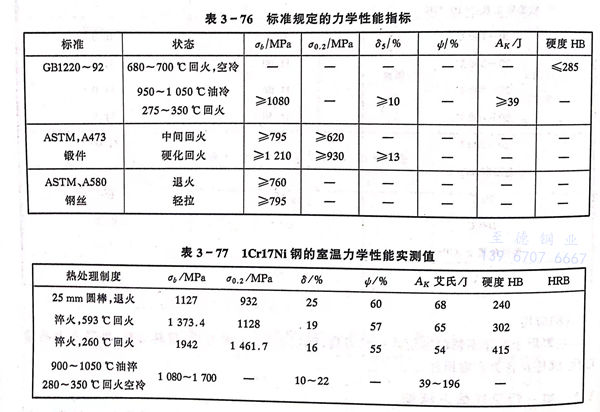

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標(biāo)準(zhǔn)規(guī)定的室溫力學(xué)性能和實(shí)測(cè)值分別叫表 3-76 和 表 3-77。

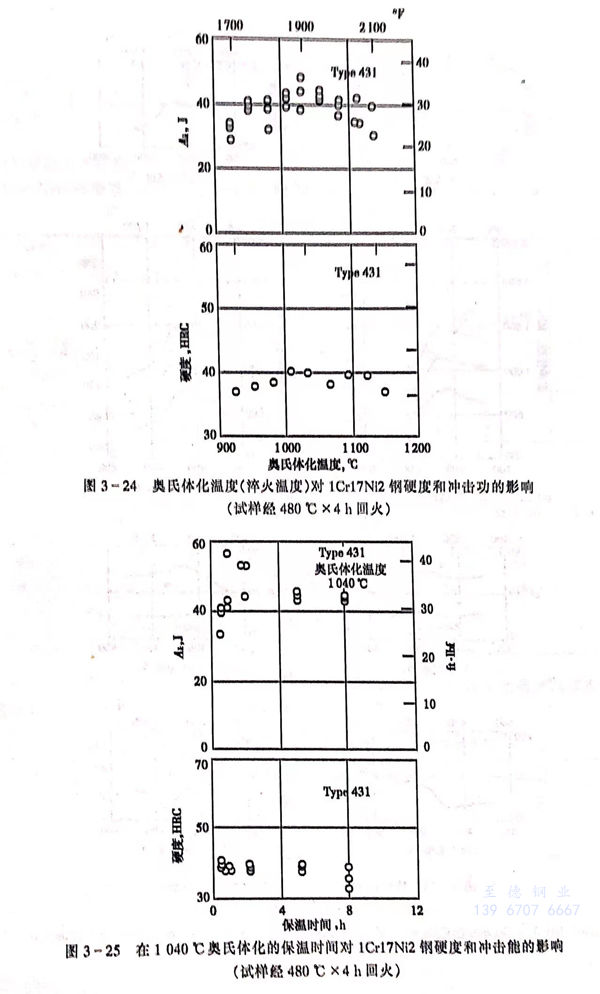

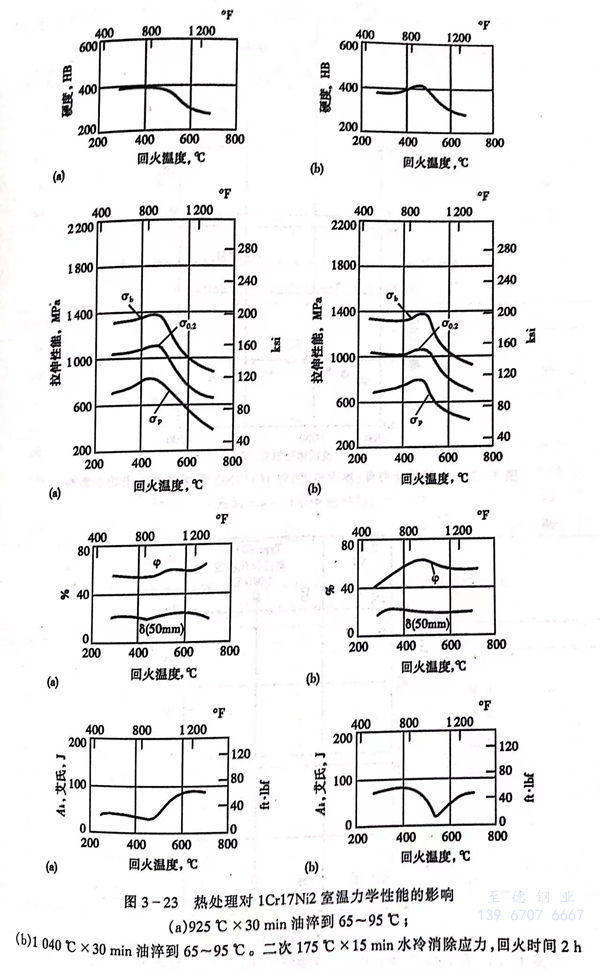

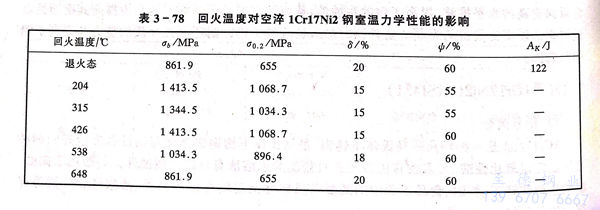

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的室溫力學(xué)性能可通過(guò)熱處理工藝予以調(diào)整，熱處理工藝條件與室溫力學(xué)性能的影響見(jiàn)表3-78和圖3-23至圖3-25。

三、高溫力學(xué)性能

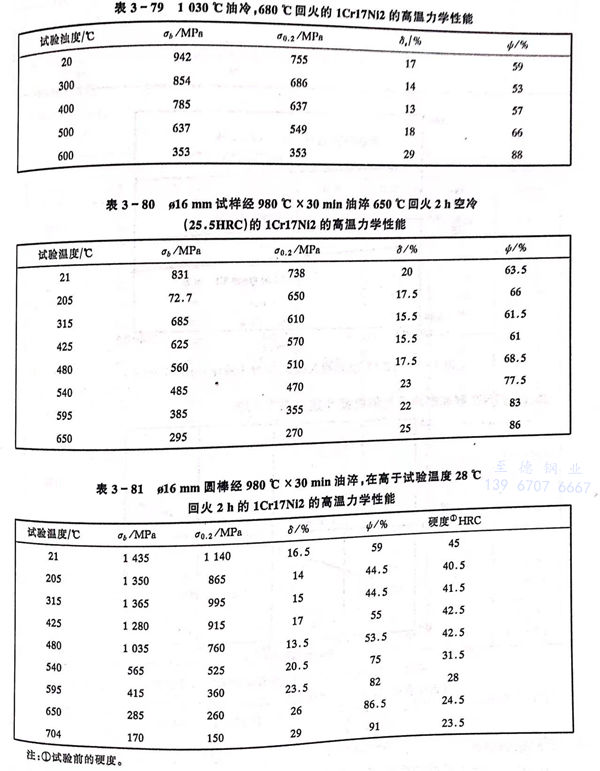

  不同熱處理狀態(tài)下的1Cr17Ni2、14Cr17Ni2、431 不銹鋼的高溫瞬時(shí)拉伸性能見(jiàn)表3-79至表3-81。

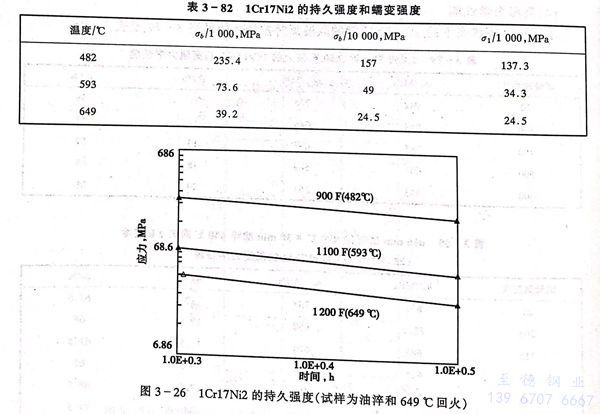

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強(qiáng)度和蠕變強(qiáng)度見(jiàn)表 3-82 和 圖 3-26。

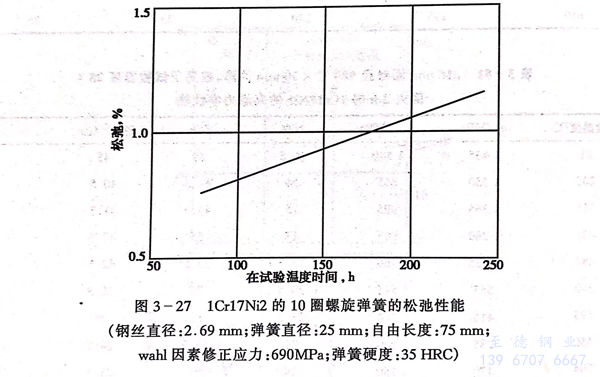

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制成的螺旋彈簧的松弛性能見(jiàn)圖 3-27 。

四、斷裂韌性

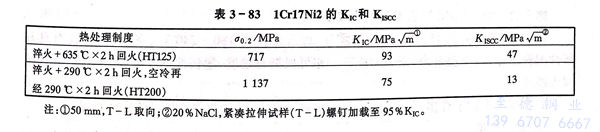

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷裂韌性和 Kiscc 值見(jiàn)表 3-83。

五、耐蝕性

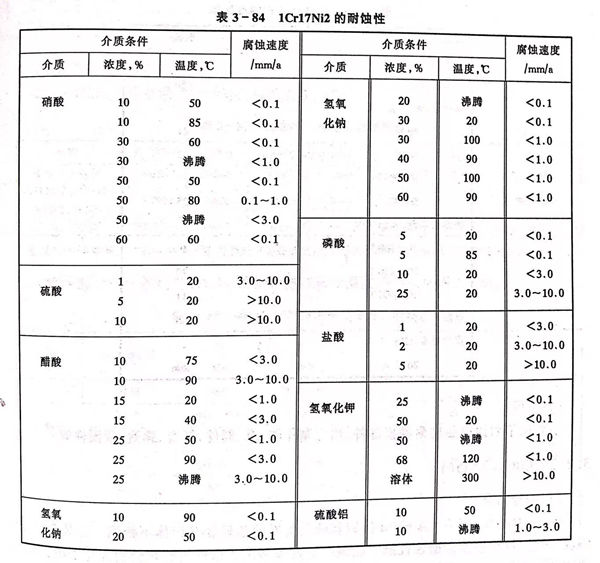

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼耐蝕性見(jiàn)表 3-84。

六、工藝性能

 a. 熱加工

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的導(dǎo)熱性較差，低于850℃加熱時(shí)應(yīng)緩慢。適宜的熱加工溫度為1130～1180℃，終加工溫度應(yīng)大于850℃，熱加工后需緩冷或及時(shí)進(jìn)行退火。

 b. 冷加工

  該鋼的冷加工硬化程度較大，冷加工微裂紋敏感性大，冷拉時(shí)，變形量應(yīng)控制在11％～18％，冷拉后應(yīng)在8h內(nèi)退火。

 c. 熱處理

    退火：730℃×（4-5）h，以≤20℃／h爐冷至650℃出爐空冷。

    淬火：1030～1050℃保溫后油冷或空冷。

    回火：要求硬度在45～52HRC的零件，回火溫度為180～240℃，空冷；要求具有良好塑性的模壓件，回火溫度為240～280℃。亦可根據(jù)對(duì)硬度、塑韌性的要求，按圖3-23選擇回火溫度。

d. 焊接

   不適于焊接，如若焊接，焊前需經(jīng)500～600℃預(yù)熱，焊后必須熱處理。

七、物理性能

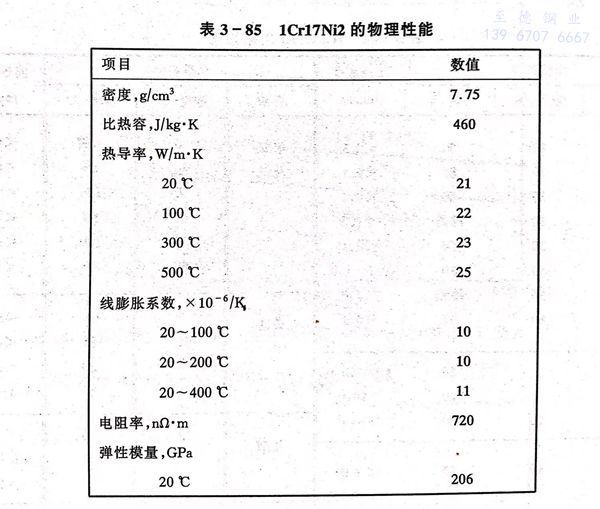

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的物理性能見(jiàn)表3-85。

八、應(yīng)用

  主要用于耐蝕高強(qiáng)度耐磨損部件，用它制作軸、泵、閥件、桿類、彈簧、緊固件等。
